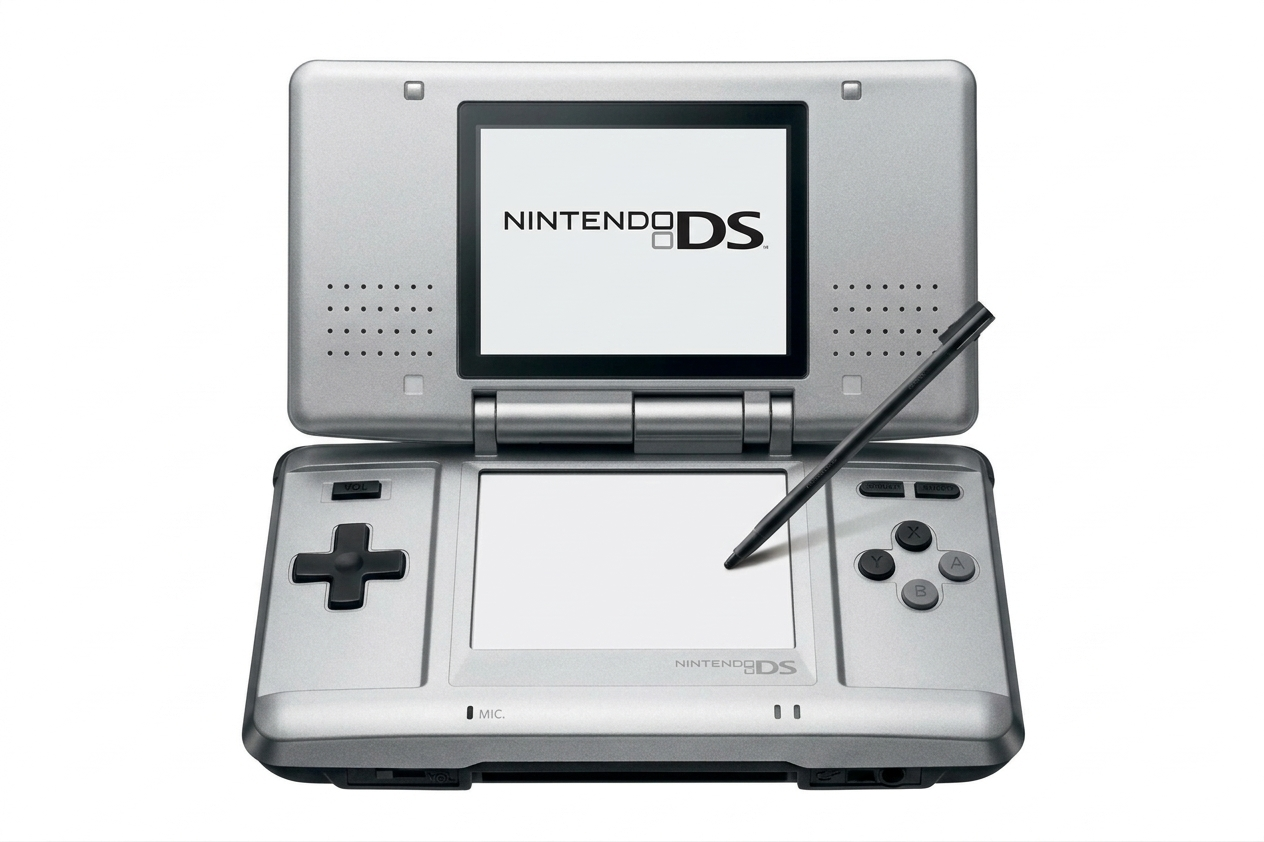

Co opravujeme: Nintendo DS









Nintendo DS je sice legendární konzole známá svou odolností, ale jako každé zařízení s pohyblivými částmi a dotykovým displejem trpí po letech používání specifickými neduhy.

Zde je podrobný přehled nejčastějších závad rozdělený podle kategorií:

1. Mechanické závady (Konstrukce)

Tyto vady jsou nejčastější u modelů DS Lite a původního "Phat" DS.

  • Prasklý kloub: Naprostá klasika u DS Lite. Plast v pravém kloubu často praskne, což vede k tomu, že horní displej nedrží polohu a volně "plandá". Pokud se neřeší, může dojít k přetržení propojovacího kabelu.

  • Opotřebená tlačítka: Gumové vodivé podložky pod tlačítky (D-pad, A, B, X, Y) ztrácejí po čase pružnost nebo se znečistí. Tlačítka pak vyžadují silnější stisk nebo nereagují vůbec.

  • Nefunkční ramenní tlačítka (L/R): Do spínačů pod těmito tlačítky se velmi snadno dostane prach a pot. Často pomůže pročištění izopropylalkoholem, ale někdy je nutná výměna mikrospínače.

2. Problémy s displeji

DS má dva displeje, přičemž každý trpí na něco jiného.

  • Kalibrace a citlivost dotyku: Spodní rezistivní vrstva se může poškrábat nebo "rozladit". Výsledkem je, že konzole registruje dotyk jinde, než kam míříte stylusem.

  • Mrtvé pixely a "duchové": Starší LCD panely mohou mít zaseknuté pixely nebo trpět na degradaci barev (nažloutlé okraje displeje).

  • Bílý záblesk a vypnutí: Pokud při zapnutí spodní displej jen krátce blikne a konzole se vypne, je obvykle problém v horním LCD (nebo jeho kabelu). Systém při startu kontroluje integritu obou displejů; pokud jeden neodpovídá, z bezpečnostních důvodů se vypne.

3. Elektronika a konektivita

  • Slot-1 (DS hry): Ohnuté piny uvnitř slotu způsobené hrubým vkládáním her nebo používáním nekvalitních flashkart (R4). Konzole pak hlásí "No card inserted".

  • Slot-2 (GBA hry): U DS a DS Lite může oxidace zabránit načtení her pro GameBoy Advance.

  • Nabíjecí konektor: Uvolněné pájené spoje konektoru na základní desce. Konzole se nabíjí jen v určitém úhlu nebo vůbec.

  • Nenabíjí: Pokud se konzole nenabíjí ani s funkčním adaptérem, často bývá poškozený napájecí okruh (měnič napětí).

4. Baterie a napájení

  • Nafouklá baterie: Li-ion baterie po letech ztrácejí kapacitu a mohou se začít nafukovat (nebezpečí poškození zadního krytu).

  • Oxidace po vytečení: Pokud v DS zůstala stará baterie ve vlhkém prostředí, může dojít k korozi kontaktů.

Tabulka rychlé diagnostiky

Symptom Pravděpodobná příčina
Konzole blikne a hned se vypne Přerušený kabel k hornímu LCD nebo vadný displej.
Hry vypadávají během hraní Špinavý nebo poškozený Slot-1.
Dotyk reaguje mimo stylus Nutná rekalibrace v nastavení nebo výměna digitizéru.
Konzole se nezapne (ani nesvítí LED) Totálně vybitá baterie nebo závada na desce
